Laporan Praktikum
I. Tujuan
- siswa dapat memahami dan meng-konfigurasi switch
- siswa dapat memahami dan menambahkan password di switch
II. Alat Dan Bahan
- 1 buah PC/Komputer
- Cisco Paket Tracer ( versi terbaru supaya lebih lengkap )
III. Dasar Teori
Teknologi jaringan komputer hingga saat ini semakin meningkat. Resiko keamanan data semakin hari semakin meningkat. Semakin banyaknya peretas jaringan dapat mengakses suatu data yang terdapat pada perangkat orang lain dengan cara seperti hacking,sniffer dan lain lain .
Berdasarkan Pernyataan tersebut, Maka upaya-upaya pengamanan terus dilakukan oleh berbagai orang. Dengan memanfaatkan keamanan pada switch ,diharapkan seluruh konfigurasi yang telah dilakukan pada switch dapat aman dan terhindar dari user yang tidak bertanggung jawab dapat mengakses data .
Keamanan merupakan hal yang PERLU ada pada suatu perangkat elektronik.Tanpa adanya keamanan, Suatu perangkat dapat dengan mudah diakses oleh orang asing yang berakibat terganggunya privasi dan merugikan.
Kali ini saya akan membahas tentang 4 Penanganan keamanan yang terdapat pada switch di Cisco Packet Tracer :
Enable password merupakan pengamanan pada saat user ingin mengakses switch pada pertama kali menggunakan user mode [ switch >]
2.Enable Secret
Enable Secret merupakan pengamanan pada saat user ingin memasuki Priveledge mode [switch #]
3.Console password
Console password merupakan pengamanan yang sama dengan Enable Password
Enable Secret merupakan pengamanan pada saat user ingin memasuki Priveledge mode [switch #]
3.Console password
Console password merupakan pengamanan yang sama dengan Enable Password
4.VTY Password
VTY [ Virtual Teletype] merupakan pengamanan untuk mengakses switch dari jarak jauh. Pengaman ini membutuhkan TelNet untuk bisa menghubungkan komputer dengan switch.
VTY [ Virtual Teletype] merupakan pengamanan untuk mengakses switch dari jarak jauh. Pengaman ini membutuhkan TelNet untuk bisa menghubungkan komputer dengan switch.
IV. Langkah Kerja
Bahan
- Switch
- 1 PC

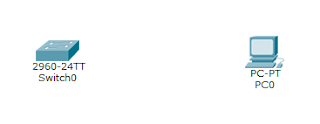

1. Drag Switch Dan PC
Switch(config)#hostname rayen
rayen(config)#line console 0
rayen(config-line)#password rayen69
rayen(config-line)#exec-timeout 5 0
rayen(config-line)#login
rayen(config-line)#exit
rayen(config)#exit
rayen#exit
5. Jika Berhasil Maka Akan Seperti Ini [Pada saat password dimasukan,password tidak akan terlihat tetapi masih tetap diketik oleh switch.masukkan password lalu enter.selanjutnya adalah mengatur secret password untuk switch]
6. Membuat Enable Secret Password
rayen>en
rayen#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
rayen(config)#line console 0
rayen(config-line)#enable secret rayen69
rayen(config)#exit
rayen#
%SYS-5-CONFIG_I: Configured from console by console
rayen#exit
rayen>en
Password:
rayen#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
rayen(config)#line vty 0 4
rayen(config-line)#password rayenx69
rayen(config-line)#exec-timeout 5 0
rayen(config-line)#login
rayen(config-line)#exit
rayen(config)#exit
rayen#
%SYS-5-CONFIG_I: Configured from console by console
rayen#exit
V. Pembahasan
2. Hubungkan Menggunakan Kabel Console [ Ketika Menghubungkan Menggunakan Kabel Console Di Switch Pilih Console dan di PC pilih RS232]
3. Bukalah CLI [ Command Line Interface ] Pada Switch Dan Tekan Enter
4. Ketik Perintah Perintah Ini Untuk Membuat Console Password
Switch>en
Switch#configure terminalSwitch(config)#hostname rayen
rayen(config)#line console 0
rayen(config-line)#password rayen69
rayen(config-line)#exec-timeout 5 0
rayen(config-line)#login
rayen(config-line)#exit
rayen(config)#exit
rayen#exit
5. Jika Berhasil Maka Akan Seperti Ini [Pada saat password dimasukan,password tidak akan terlihat tetapi masih tetap diketik oleh switch.masukkan password lalu enter.selanjutnya adalah mengatur secret password untuk switch]
rayen>en
rayen#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
rayen(config)#line console 0
rayen(config-line)#enable secret rayen69
rayen(config)#exit
rayen#
%SYS-5-CONFIG_I: Configured from console by console
rayen#exit

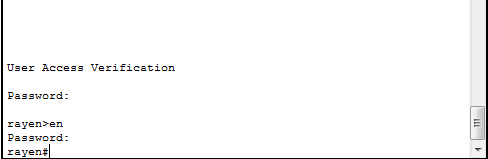

Jika Berhasil Maka Seperti Ini
7. Membuat VTY Password
Password:
rayen#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
rayen(config)#line vty 0 4
rayen(config-line)#password rayenx69
rayen(config-line)#exec-timeout 5 0
rayen(config-line)#login
rayen(config-line)#exit
rayen(config)#exit
rayen#
%SYS-5-CONFIG_I: Configured from console by console
V. Pembahasan
- login berfungsi agar password yang telah diatur sebelumnya digunakan pada saat user ingin memasuki konfigurasi.
- exit berfungsi agar user keluar dari mode.
- hostname berfungsi untuk merubah nama switch.
- line Console 0 berfungsi untuk memasuki specific configuration mode(bagian line) pada console 0.
- enable berfungsi agar user memasuki priviledge mode.
- configure Terminal berfungsi agar user memasuki Global Configuration Mode.
- password berfungsi untuk mengatur password yang akan digunakan.
- exec-timeout 5 0 berfungsi untuk mengatur switch jika 5 menit 0 detik tidak digunakan maka akan meminta password untuk memasuki konfigurasi lagi.
VI. Kesimpulan
Password Sangat Dibutuhkan Sebagai Pengamanan Dan Double Password ( Password Ganda ) Dibutuhkan Untuk Meninggikan Tingkat Keamanan Dan VTY Belum Berfungsi Karena Membutuhkan TelNet Untuk Aktif.
